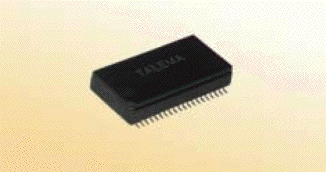

TE Serie - Dobbelt Port Modul

Kendetegn

  • Lavprofil (5,8mm) og letvægts (4,0 g) 10/100Base-T Dobbelt Port isolation transformer er velegnede for ”pick and place” og med god co-planaritet
  • SMD pakning for kompakt PCB montering
  • Dobbelt port moduler møder IEEE 802.3u og ANSI X3.263 krav
  • Fortræffelig kvalitet til yderst konkurrencedygtige priser p.g.a. high volume production
  • Produceret i ISO-9001 godkendt fabrik


Elektriske Specifikationer ved 25°C

Induktion: 350µH minimum ved 100kHz, 100mV, 8mA
Lækinduktion: 0,4µH ved 1MHz
CW/W: 20pF Typisk
Minimum Isolationsspænding: 1.500 Vrms


Arbejdstemperatur: 0° til +70°C
Opbevaringstemperatur: -25°C til +105°C
Standard pakning: "Tape & reel"


Kvalitet og ensartethed er garanteret gennem 100% test af de specificerede parametre for primær induktans, læk induktans, omsætningsforhold, DC modstand og koblings kapacitet. Dette sikrer at retur tabs og puls bølge forms kravene kan bibeholdes helt. Derudover er alle delene testet for 1.500V minimum isolation.

Applikationer

10/100Base-T Dobbelt transformer moduler indeholder send og modtag isolations transformere til bibeholdelse af stabil bølge form og dæmpning af common mode støj samtidig med at de yder udstyrs isolation per IEEE 802.3. Høj impedans common mode quadro spoler for yderligere EMI dæmpning er blevet tilføjet til nogle modeller ifølge FCC og CISPR 22 Klasse B attesteringskrav.

Dimensioner

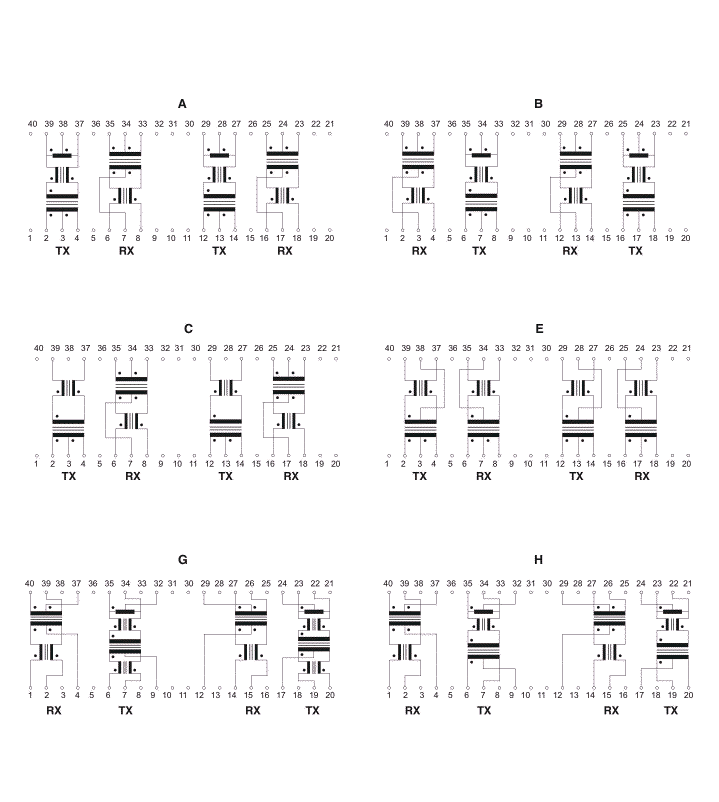

Skema

TED Serien - SMD Dobbelt Port 10/100Base-T Isolationstransformer Moduler

Type Nummer Omsætnings-
forhold
±2%		 Indsætnings-
tab
(dB Typ.)		 Returtab
(dB Min.)		 Crosstalk
(dB Typ.)		 Differential /
Common Mode
Dæmpning (dB Typ.)		 Skema
Tx Rx 0,1-100MHz 2-30MHz 40MHz 50MHz 60-80MHz 1MHz 30MHz 60MHz 100MHz 1-60MHz 60-200MHz
 TED-200A-J 1ct:1ct 1ct:1ct -1,2 -16 -14 -13 -12 -50 -45 -40 -35 -37 -33 A
 TED-200B-J 1ct:1ct 1ct:1ct -0,5 -21 -17 -14,5 -12 -65 -55 -45 -35 -45 -35 B
 TED-200C-J 1ct:1ct 1ct:1ct -0,5 -21 -17 -14,5 -12 -65 -55 -45 -35 -40 -30 C
 TED-200E-J 1ct:1ct 1ct:1ct -1,0 -16 -14,4 -13 -12 -50 -45 -40 -35 -37 -33 E
 TED-200G-J 1ct:1ct 1ct:1ct -0,5 -21 -17 -14,5 -12 -65 -55 -45 -35 -53 -40 G
 TED-200H-J 1ct:1ct 1ct:1ct -0,5 -21 -17 -14,5 -12 -54 -55 -45 -35 -45 -35 H




Dimensioner & Skema
