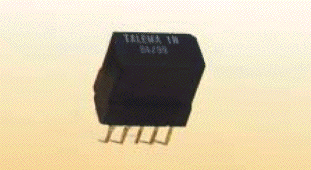

E1/T1/PRI/CEPT - Enkelt interface transformer


Kendetegn

  • industri standard printterminal footprint
  • kontrollerede parametre sikrer opfyldning af ITU- T G. 703 krav når parret med anbefalet IC
  • 1.500 Vrms minimum isolation spænding
  • ideel for alle 1.544 og 2.048 Mbs interface applikationer
  • produceret i ISO-9001 godkendt fabrik
  • arbejdstemperatur 0° til +70°C
   Enkelt interface transformer - Type 19649


Elektriske Specifikationer ved 25°C

Type
Nummer		 Omsætnings-
forhold
±2%		 OCL (mH Min.)
W1+W2+W3
i Serie		 LL
(µH Max.)		 DCR
(mOhm Max.)
W1=W2=W4=W5		 DCR
(mOhm Max.)
W3		 VP
(Vrms)		 Skema
19649 1:1:0,666:1:1 5,0 1,0 165 120 1.500 A


Test Vilkår:

Induktans: Viklinger 1+2+3 i serie - målt ved 10kHz, 100mV
Lækinduktans: Viklinger 1+3+5 i serie, viklinger 2+4 kortsluttede - målt ved 100kHz, 100mV
Omsætningsforhold: 10kHz, 100mV
Højspænding: 2,0kV i 2 sekunder, vikling til vikling

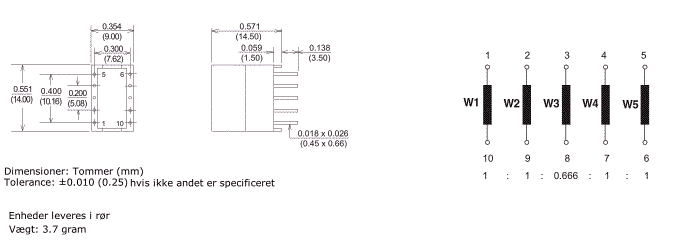

Dimensioner & Skema

Dimensioner & Skema
